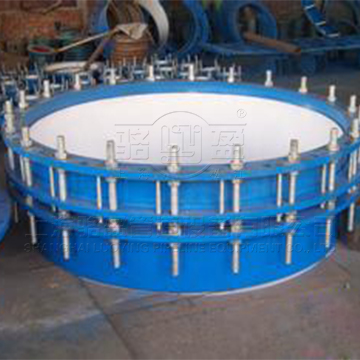

蝶閥限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。
蝶閥限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
蝶閥限位伸縮接頭的特點：壓蓋限位伸縮接頭伸縮量大，（10mm-25mm)安裝簡單方便，使用壽命長（使用壽命長達20年－30年）維修方便。
蝶閥限位伸縮接頭的連接方式：
蝶閥限位伸縮接頭管道兩邊以焊接的方式連接。
蝶閥限位伸縮接頭的安裝方法：
蝶閥限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，很后用對角法均勻擰緊螺母，調整好防脫螺母即可。上海駱盈專業生產伸縮器,進口好的原料與設備，人才與技術，產品質量過硬符合~標準，產品的每一步都經過了嚴格的檢驗與檢測，專業致力管道行業三十年，質量值得您的信賴。上海駱盈管道設備有限公司期待與您合作.

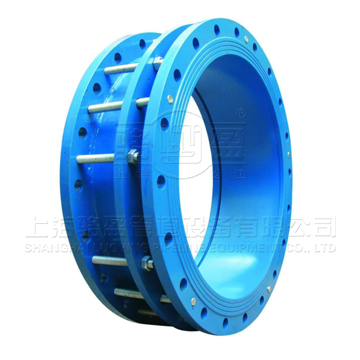

SSV型蝶閥限位伸縮接頭在制作過程中該產品的金屬材質采用的是Q235碳鋼材質制成的，其密封圈材料采用的是丁腈橡膠材質制成的。產品在使用過程中具備了優越的耐腐蝕性能、耐油性能、以及嚴密的防水性能和密封性能等特點。它比較適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。SSV型蝶閥限位伸縮接頭在一定范圍內可軸向伸縮，能大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其很大伸縮量就起到限位，確保管道的安全運行。



序號	名稱	數量	材料
1	本體	1	灰鑄鐵,球墨鑄鐵
2	密封圈	1	NBR
3	壓蓋	1	灰鑄鐵,球墨鑄鐵
4	螺柱	n	Q235A,35，1Cr8Ni9Ti
5	螺母	5n	Q235A,20，1Cr8Ni9Ti



公稱通徑 DN	管道外徑	外形尺寸				法蘭連接尺寸
		很短長度	安裝長度	很大長度	伸縮量	D	Ф	n-d
50	60	170	200	230	60	165	125	4-18
65	76	170	200	230	60	185	145	4-18
80	89	170	200	230	60	200	160	8-18
100	114	225	200	295	70	220	180	8-18
125	140	225	260	295	70	250	210	8-18
150	168	225	260	295	70	280	240	8-22
200	219	225	260	295	70	340	295	8-22
250	273	225	260	295	70	395	350	12-22
300	325	280	330	380	100	445	400	12-22
350	377	280	330	380	100	505	460	16-21
400	426	280	330	380	100	565	515	16-26
450	480	280	330	380	100	615	565	20-26
500	530	300	360	420	120	670	620	20-26
600	630	300	360	420	120	780	725	20-30
700	720	300	360	420	120	895	840	24-30
800	820	300	360	420	120	1015	950	24-33
900	920	335	400	465	130	1115	1050	28-33
1000	1020	335	400	465	130	1230	1160	28-33
1200	1220	335	400	465	130	1455	1380	32-39
1400	1420	345	420	495	150	1675	1590	36-42
1600	1620	345	420	495	150	1915	1820	40-48
1800	1820	360	440	520	160	2115	2020	44-48
2000	2020	440	520	600	160	2230	--	--
